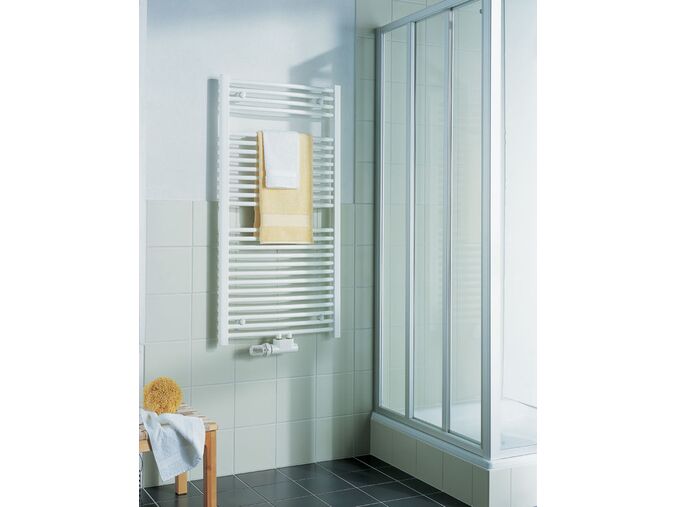

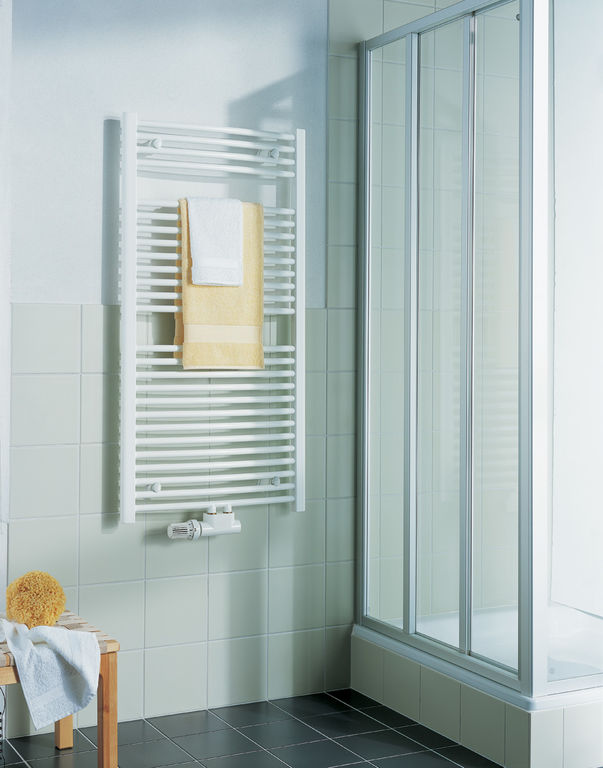

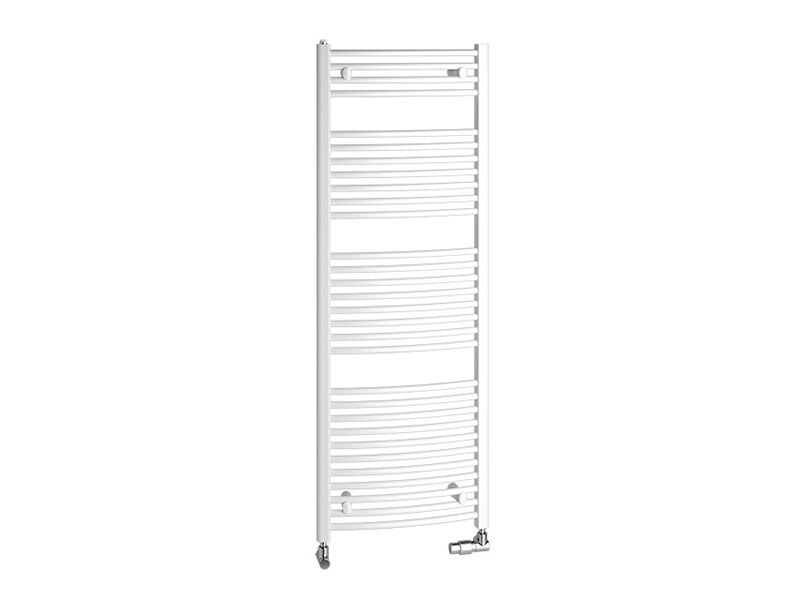

Kermi B20-R M topný žebřík prohnutý 764x890x65mm, bílá

Popis produktu

Otopné těleso pro moderní vytápění koupelny.

Je konstruováno vertikálními trubkami v profilu D (40x30 mm) a prohnutými příčnými trubkami (průměr 20 mm).

Výhody výrobku:

• Kompaktní otopné těleso pro teplovodní vytápění
• Středové spodní připojení 50 mm nebo spodní boční připojení, rozteč připojení podle stavební délky
• Možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze otopnou tyč namontovat dodatečně, u bočního připojení není dodatečné namontování tyče možné

Obsah dodávky:

• Montážní sada je přiložena, splňuje třídy požadavků I a II podle směrnice VDI 6036.
• Třída požadavků III je možná na vyžádání.
• Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny.
• Všechny viditelné části upevnění v barvě otopného tělesa.

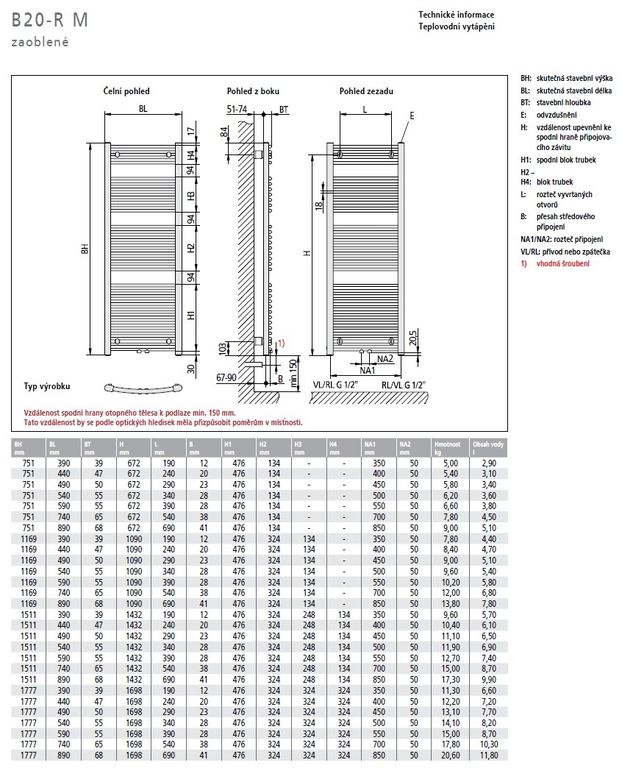

Technické informace:

• Připojení: 2 x G 1/2“ vnitřní závit, podní středové připojení
• Kromě bočního připojení 2× G 1/2“, vnitřní závit směrem dolů, rozteč připojení v závislosti na stavební délce
• Přívod možný: vlevo nebo vpravo.
• Stavební výška (BH): 764 mm
• Stavební délka (BL): 890 mm
• Stavební hloubka (BT): 68 mm
• Rozteč připojení (NA1): 850 mm
• Rozteč připojení (NA2): 50 mm
• Exponent otopného tělesa: 1,2109 n
• Odvzdušnění: G 1/2“ nahoře, vlevo
• Vhodné pro jednotrubkový systém.
• Provozní tlak: max. 10 bar
• Zkušební tlak: 13 bar
• Provedení: rovné
• Barevné provedení: bílá RAL 9016
• Obsah vody: 4,8 l
• Hmotnost: 8,7 kg

Provozní podmínky:

• Teplá voda do 110 °C, možnost přídavného elektrického vytápění (max. teplota v přítoku 80 °C).
• U středového připojení: elektrickou otopnou tyč lze namontovat dodatečně. U bočního připojení: elektrickou otopnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení.

Tepelný výkon:

• E-sada: 600 W
• 75/65-20°C: 577 W
• 70/55-20°C: 470 W
• 55/45-20°C: 309 W
• 70/55-24°C: 416 W
• 55/45-24°C: 258 W

UPOZORNĚNÍ:

Vzdálenost spodní hrany otopného tělesa k podlaze min. 150 mm.

Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům v místnosti.

Při instalaci elektrické otopné tyče jak v přívodu, tak i ve zpátečce je nutné použití T-kusu.

(připojení: 2× G 1/2“ vnitřní závit, 1× G 1/2“ vnější závit). Tím se změní poloha potrubí vůči radiátoru v horizontální (rozměr X) a vertikální (rozměr Y) rovině v závislosti na použitém rohovém ventilu a T-kusu.

Při použití T-kusu ZT00560001 je Y = 19 mm.

Při použití úhlového rohového ventilu dodávaného jako příslušenství (levostranné připojení: ZV00300003; pravostranné připojení: ZV00300004) je Z = 60 mm.

Z tohoto důvodu nelze elektrickou otopnou tyč po již provedené instalaci radiátoru dodatečně namontovat.

Připojení přívodu a zpátečky přes středové připojení 50 mm: instalace elektrické otopné tyče je možná bez omezení v levé nebo pravé sběrné trubce.
