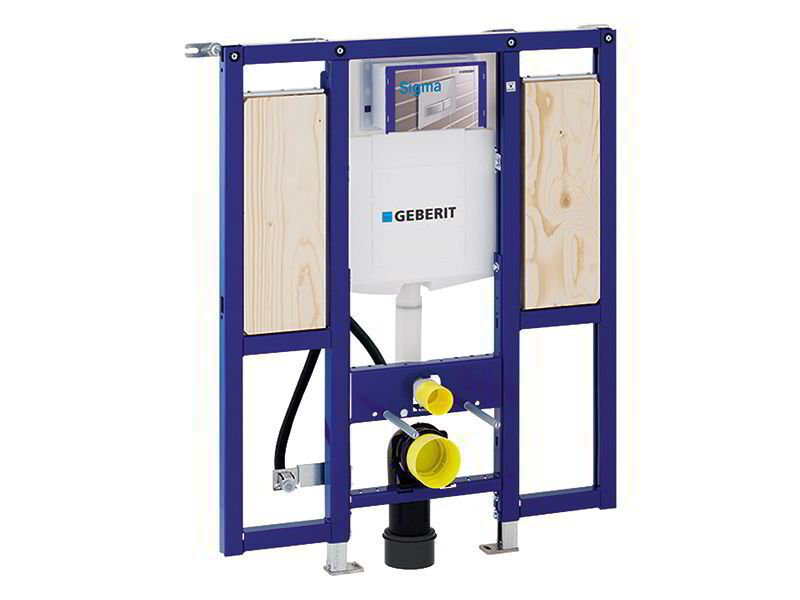

Geberit Duofix montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, bezbariérový, pro podpěry

Popis produktu

Technické údaje:

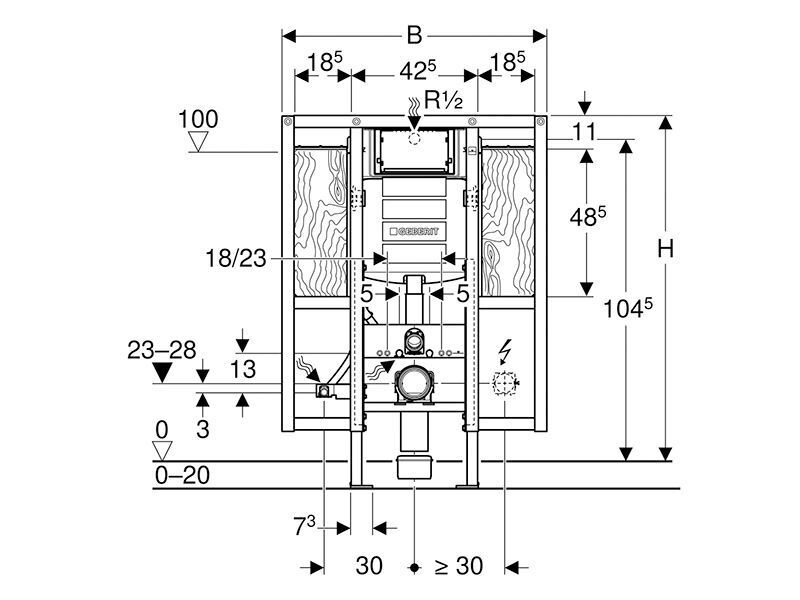

• Rozměr: 112 x 88 x 17 cm
• Tlak při průtoku 10-1000 kPa
• Maximální teplota vody 25 °C
• Splachovací množství, nastavení ve výrobě 6 a 3 l
• Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
• Malé splachovací množství, rozsah nastavení 3-4 l
• Výpočtový průtok 0.11 l/s
• Minimální přetlak pro výpočtový průtok 50 kPa

Účel použití:

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• Vhodný pro bezbariérové stavby
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011

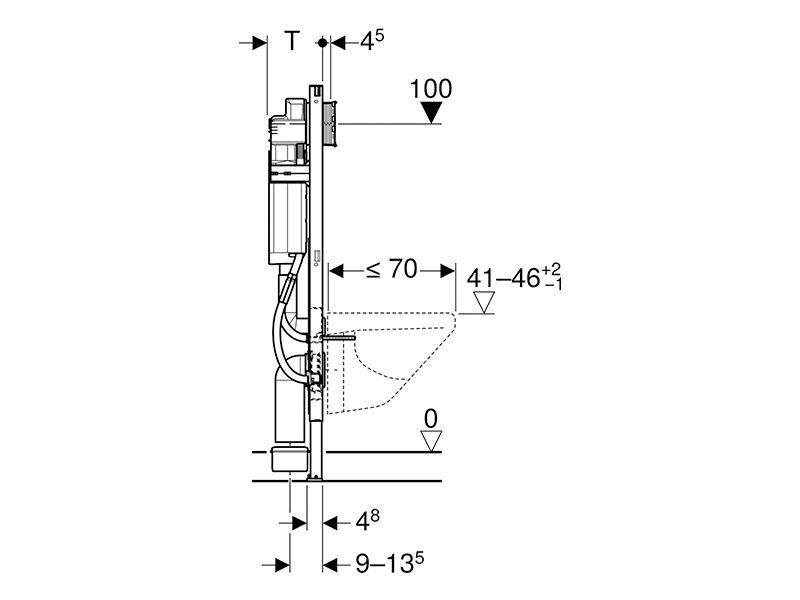

• Pro závěsná WC s vyložením do 70 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm

Vlastnosti:

• Samonosný rám s nanesenou práškovou barvou
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku
• Montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46 cm
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Upevnění připojovacího kolena zvukově izolované
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Montážní deska z překližky, vodě odolná lepená
• Stavební materiál třídy B2 podle DIN 4102-1, příp. třídy D-s2, d0 podle DIN EN 13501-3
• Emise formaldehydu třídy A podle EN 1084, příp. třídy E 1 podle, EN 13936
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny

Obsah dodávky:

• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 4 soupravy pro ukotvení do stěny
• 2 ochranné zátky
• Připojovací souprava pro WC, ø 90 mm
• Připojovací koleno 90° z PE-HD, ø 90 mm
• Přechodka z PE-HD, ø 90 / 110 mm
• 2 závitové tyče M12
• Krabice pod omítku pro předvrtaný otvor ø 68 mm, pro přívod elektřiny
• Upevňovací materiál

Montážní návod:
