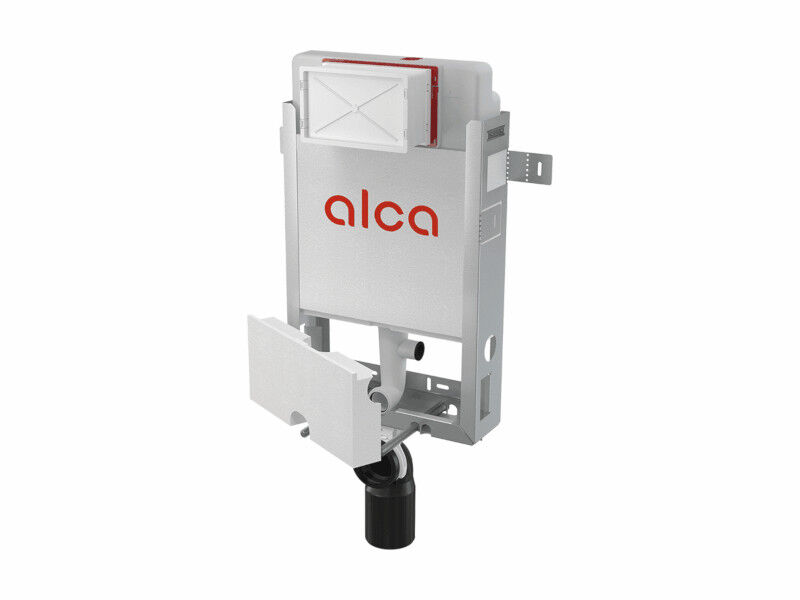

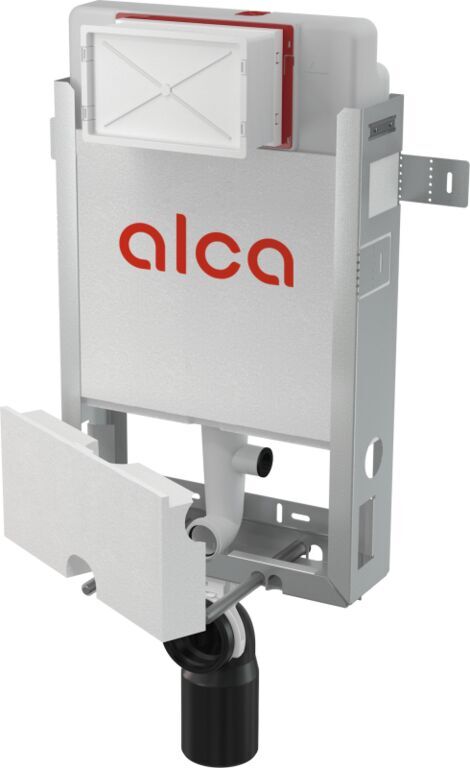

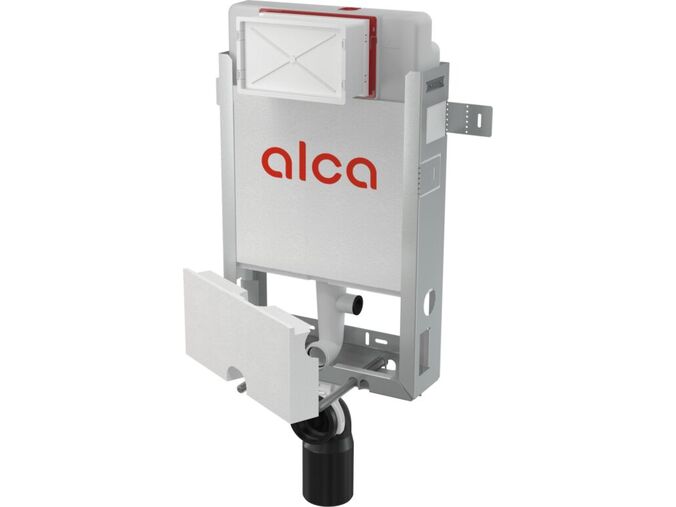

Alcadrain Renovmodul předstěnový instalační systém s odvětráváním pro zazdívání

Popis produktu

Použití

• Pro závěsné WC
• Pro zazdění a obezdění k nosné stěně – mokrý proces
• Vhodný pro rekonstrukce
• Pro připojení k ventilačnímu systému
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Modul k zazdění a obezdění je vhodný pro rekonstrukce koupelen. Nové technické řešení umožňuje ukotvení nádržky do nerovného povrchu vysekaného do stěny, čímž je odstraněno pracné zarovnání zadní stěny. Modul má přípravu na odvětrávání. Doporučený ventilátor o průtoku 30 m3/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy. (např. GE 2000 ventilátor pro záchodové mísy) Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM115/1000V Renovmodul nahrazuje modelovou řadu A115/1000V Renovmodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.

Normy

• ČSN EN 14124
• ČSN EN 14055

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg

Vlastnosti

• Obsahuje dávkovač WC tablet
• Odsávání zápachu přímo z WC mísy
• Možnost napojení na ventilátor (není součástí balení)
• Doporučený ventilátor o průtoku 30 m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Vyjmutelný díl polystyrenu pro snadný přístup při instalaci
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Možnost vestavby oddáleného nebo senzorového splachování
• Kompatibilní se všemi ovládacími tlačítky Alcadrain
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Přívod vody zezadu/shora uprostřed
• Servisní práce bez použití nářadí
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

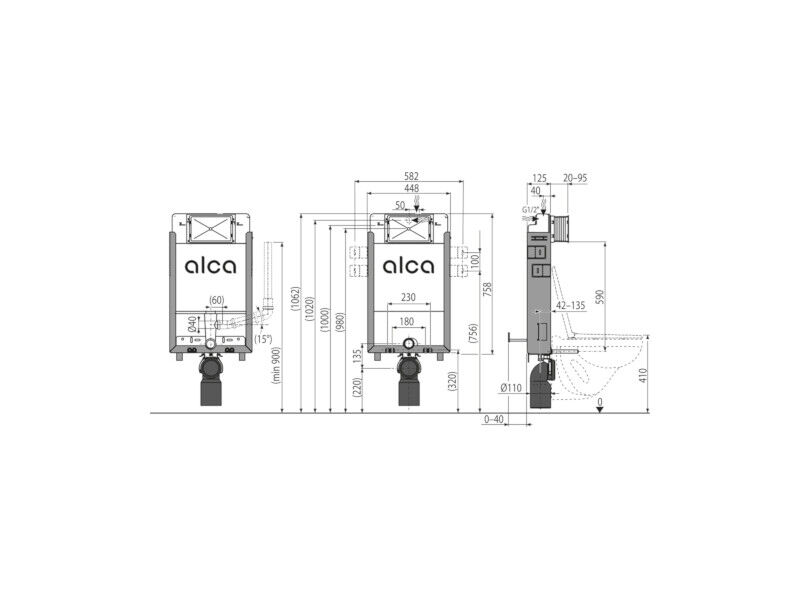

• Montážní výška 1062 mm
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm
• Materiál nosné konstrukce: pozinkovaný kov
• Rozměry: 582x1062x125 mm

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Pozinkovaný rám včetně nosné konstrukce
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 polyethylen, PE-HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Koleno HT pro připojení k ventilačnímu systému
• Zátka pro ucpání otvoru odsávání pokud není použit
• Sada pro vhazování WC tablet
