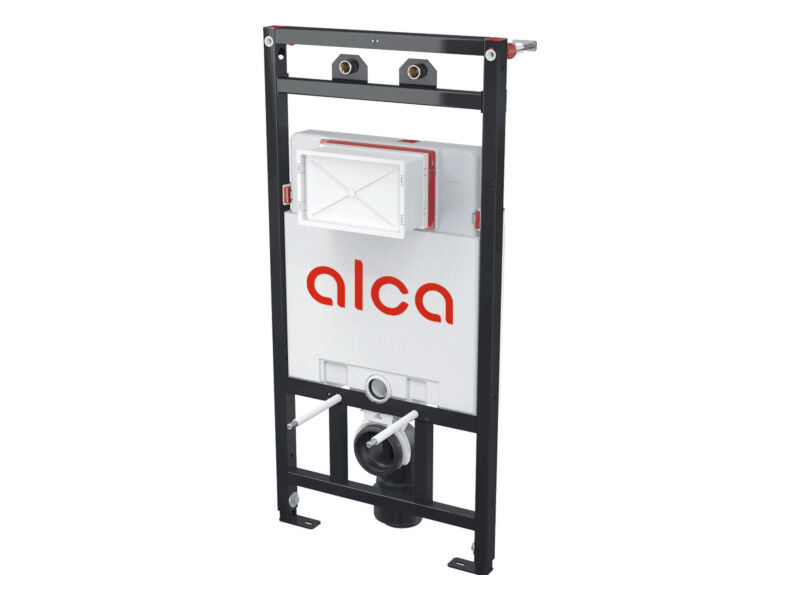

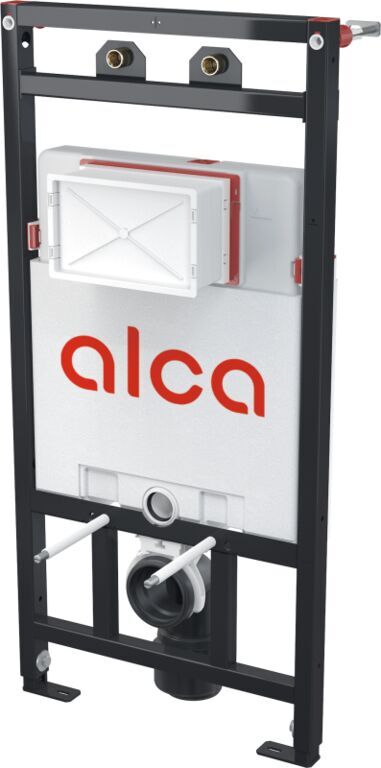

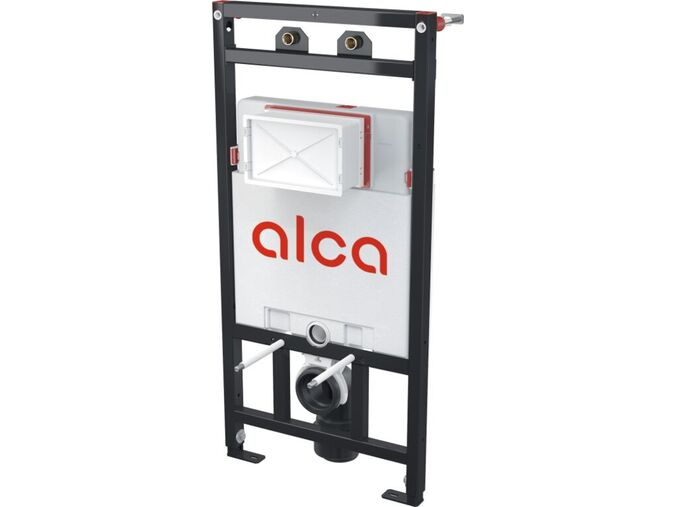

Alcadrain montážní rám s nádržkou pro výlevku s odpadem d90/110 a baterii

Popis produktu

Použití

• Pro montáž nástěnné armatury
• Pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 0,8 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,6 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg

Vlastnosti

• Pro vyvedení nástěnné armatury
• Vestavěná nádržka umožňuje opláchnutí výlevky
• Výškově stavitelné příčky
• Otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Nastavitelné výsuvné nohy v rozmezí 0–200 mm

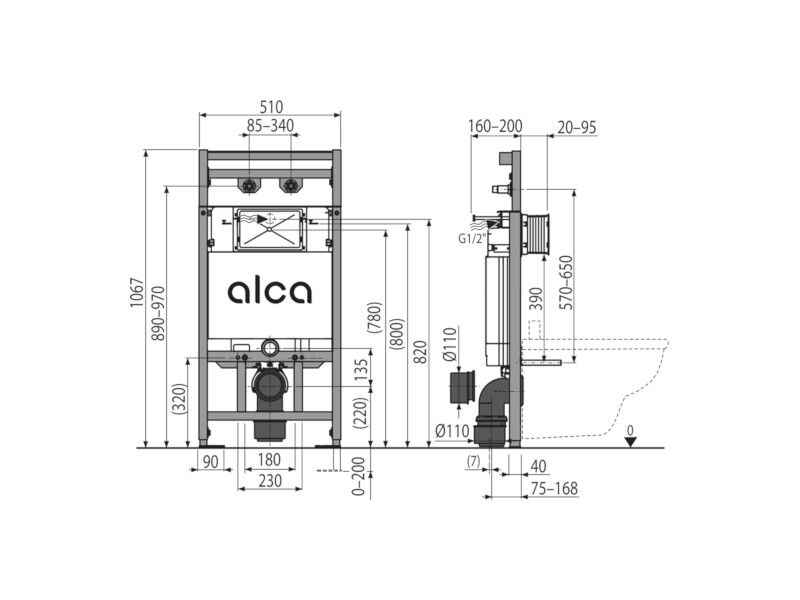

• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm, s odpadním kolenem 160 mm
• Materiál: kov ošetřený práškovou barvou
• Rozměry: 510x1067 mm.

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Připojovací šroubení G1/2"–G1/2"
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 s těsněním
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
